바닥 장착형 제어 캐비닛의 공기 순환 설계는 무엇입니까?
바닥 장착형 제어 캐비닛 공급업체로서 저는 공기 순환 설계가 이러한 필수 산업 구성 요소의 성능과 수명에 미치는 중요한 역할을 이해하고 있습니다. 이번 블로그 게시물에서는 바닥 장착형 제어 캐비닛의 공기 순환 설계 개념과 그 중요성, 그리고 효과적인 설계에 기여하는 핵심 요소에 대해 자세히 살펴보겠습니다.
공기 순환 설계가 중요한 이유는 무엇입니까?
바닥 장착형 제어 캐비닛에는 회로 차단기, 계전기, 프로그래밍 가능 논리 컨트롤러(PLC) 등 다양한 전기 및 전자 구성 요소가 들어 있습니다. 이러한 구성 요소는 작동 중에 열을 발생시키며, 이 열이 효과적으로 제거되지 않으면 여러 가지 문제가 발생할 수 있습니다.
과도한 열로 인해 구성 요소가 과열되어 수명이 단축되고 조기 고장이 발생할 수 있습니다. 또한 전기 저항이 증가하여 에너지 비효율성과 오작동 가능성이 발생할 수 있습니다. 또한 고온은 유지 관리 인력에게 위험한 환경을 조성하여 화상 및 기타 부상의 위험을 증가시킬 수 있습니다.
적절한 공기 순환 설계는 제어 캐비닛 내부의 안정적인 온도를 유지하여 과열을 방지하고 구성 요소의 안정적인 작동을 보장하는 데 도움이 됩니다. 또한 캐비닛 내부 공기에서 먼지, 습기 및 기타 오염 물질을 제거하는 데 도움이 되어 구성 요소가 손상되지 않도록 보호할 수 있습니다.
공기 순환 설계의 핵심 요소
흡입구 및 배출구 통풍구
공기 순환 설계의 첫 번째이자 가장 기본적인 요소는 흡입구와 배출구의 배치와 크기입니다. 흡입구는 신선하고 차가운 공기가 캐비닛으로 유입되는 데 사용되고, 배출구는 뜨겁고 오래된 공기를 배출하는 데 사용됩니다.
차가운 공기가 낮은 수준으로 가라앉는 경향이 있으므로 흡입구 통풍구의 위치는 일반적으로 캐비닛 하단에 있습니다. 뜨거운 공기가 상승함에 따라 배출구는 일반적으로 캐비닛 상단에 배치됩니다. 이러한 자연 대류 과정은 캐비닛을 통해 지속적인 공기 흐름을 생성하는 데 도움이 됩니다.
통풍구의 크기도 중요합니다. 통풍구가 너무 작으면 공기 흐름이 제한되어 냉각 시스템의 효율성이 떨어집니다. 반면, 통풍구가 너무 크면 먼지 및 기타 오염 물질이 캐비닛에 더 쉽게 들어갈 수 있습니다. 최적의 공기 흐름과 구성 요소 보호를 보장하려면 적절한 균형을 유지해야 합니다.
팬
많은 경우 자연 대류만으로는 적절한 공기 순환을 제공하기에 충분하지 않습니다. 이러한 상황에서는 공기 흐름을 향상시키기 위해 팬이 사용됩니다. 제어 캐비닛에 사용되는 팬에는 흡기 팬과 배기 팬의 두 가지 주요 유형이 있습니다.
흡입구에는 신선한 공기를 캐비닛으로 끌어들이기 위해 흡입 팬이 설치되어 있습니다. 캐비닛으로 유입되는 공기의 양을 늘리는 데 도움이 되며 필터나 기타 장애물로 인한 저항을 극복하는 데 사용할 수 있습니다. 배기 팬은 배출구에 설치되어 캐비닛에서 뜨거운 공기를 보다 효율적으로 배출합니다.
팬 선택은 캐비닛 크기, 구성 요소에서 발생하는 열 부하, 원하는 공기 흐름 속도 등 여러 요소에 따라 달라집니다. 효과적인 냉각을 보장하려면 적절한 공기 흐름 및 압력 요구 사항에 맞는 등급의 팬을 선택하는 것이 중요합니다.
공기 덕트
공기 덕트를 사용하면 제어 캐비닛 내에서 공기 흐름을 보다 정확하게 유도할 수 있습니다. 많은 양의 열을 발생시키는 특정 구성 요소에 공기를 전달하여 충분한 냉각을 보장하는 데 사용할 수 있습니다.
공기 덕트는 일반적으로 판금이나 플라스틱으로 만들어지며 캐비닛의 특정 레이아웃에 맞게 맞춤 설계될 수 있습니다. 또한 캐비닛의 여러 영역을 분리하여 뜨거운 공기와 차가운 공기가 혼합되는 것을 방지하는 데에도 사용할 수 있습니다.
필터
먼지, 오물 및 기타 오염 물질로부터 캐비닛 내부 구성 요소를 보호하기 위해 필터가 흡입구에 설치되는 경우가 많습니다. 필터는 메쉬, 종이, 폼 등 다양한 재료로 만들 수 있으며 다양한 크기의 입자를 제거하도록 설계될 수 있습니다.
필터 선택은 캐비닛이 위치한 환경에 따라 다릅니다. 깨끗한 산업 환경에서는 간단한 메쉬 필터로 충분할 수 있습니다. 그러나 먼지가 많거나 더러운 환경에서는 고효율 미립자 공기(HEPA) 필터와 같은 고급 필터가 필요할 수 있습니다.
실제 - 세계 응용
공기 순환 설계의 원리는 다음을 포함하여 다양한 유형의 바닥 장착형 제어 캐비닛에 적용됩니다.산업용 전기 캐비닛,모터 제어 캐비닛(MCC), 그리고산업용 제어 캐비닛.
다수의 전기 부품을 수용할 수 있는 산업용 전기 캐비닛에서는 과열을 방지하고 전기 시스템의 안전하고 안정적인 작동을 보장하기 위해 적절한 공기 순환이 필수적입니다. 공기 순환 설계는 부품의 온도를 허용 가능한 범위 내로 유지하여 전기 고장 및 가동 중지 시간의 위험을 줄이는 데 도움이 됩니다.

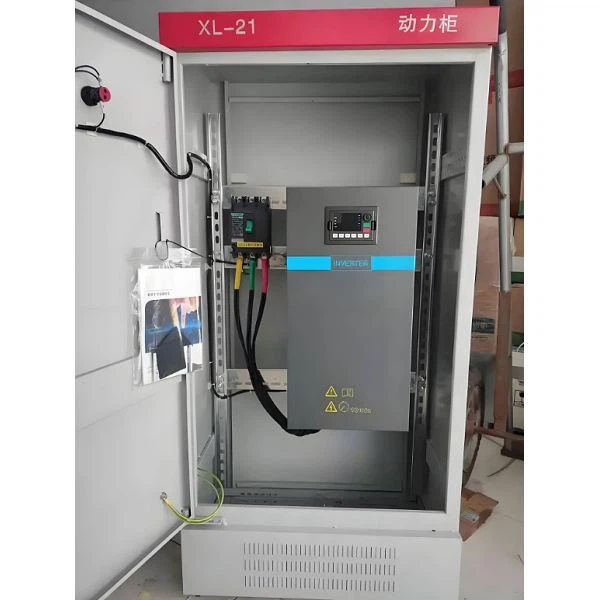

모터 제어 캐비닛(MCC)은 전기 모터를 제어하고 보호하는 데 사용됩니다. 모터는 특히 고부하 작동 중에 상당한 양의 열을 발생시킬 수 있습니다. MCC의 공기 순환 설계는 이러한 열을 분산시켜 모터 제어 구성요소의 손상을 방지하고 모터의 효율적인 작동을 보장합니다.
산업용 제어 캐비닛은 PLC 및 HMI(인간-기계 인터페이스)와 같은 제어 시스템을 수용하는 데 사용됩니다. 이러한 구성 요소는 온도와 습도에 민감하므로 성능과 신뢰성을 유지하려면 적절한 공기 순환이 필요합니다.
구매 및 상담 문의
뛰어난 공기 순환 설계를 갖춘 바닥 장착형 제어 캐비닛을 찾고 계시다면 문의해 보시기 바랍니다. 당사의 전문가 팀은 최고 수준의 품질과 성능을 충족하는 제어 캐비닛을 설계하고 제조하는 데 있어 광범위한 경험을 보유하고 있습니다. 우리는 귀하와 협력하여 귀하의 특정 요구 사항을 이해하고 귀하의 요구에 맞는 맞춤형 솔루션을 제공할 수 있습니다. 당신이 필요 여부산업용 전기 캐비닛,모터 제어 캐비닛(MCC), 또는산업용 제어 캐비닛, 저희가 도와드리겠습니다.
참고자료
- 테키페, R. (2017). 제어 캐비닛의 냉각 방법. 플랜트 엔지니어링.
- Hinrichsen, J. (2018). 전기 캐비닛의 적절한 환기 및 냉각. 전기 기기.
- 슈나이더 일렉트릭. (2019). 기술 가이드: 캐비닛 냉각 솔루션.
